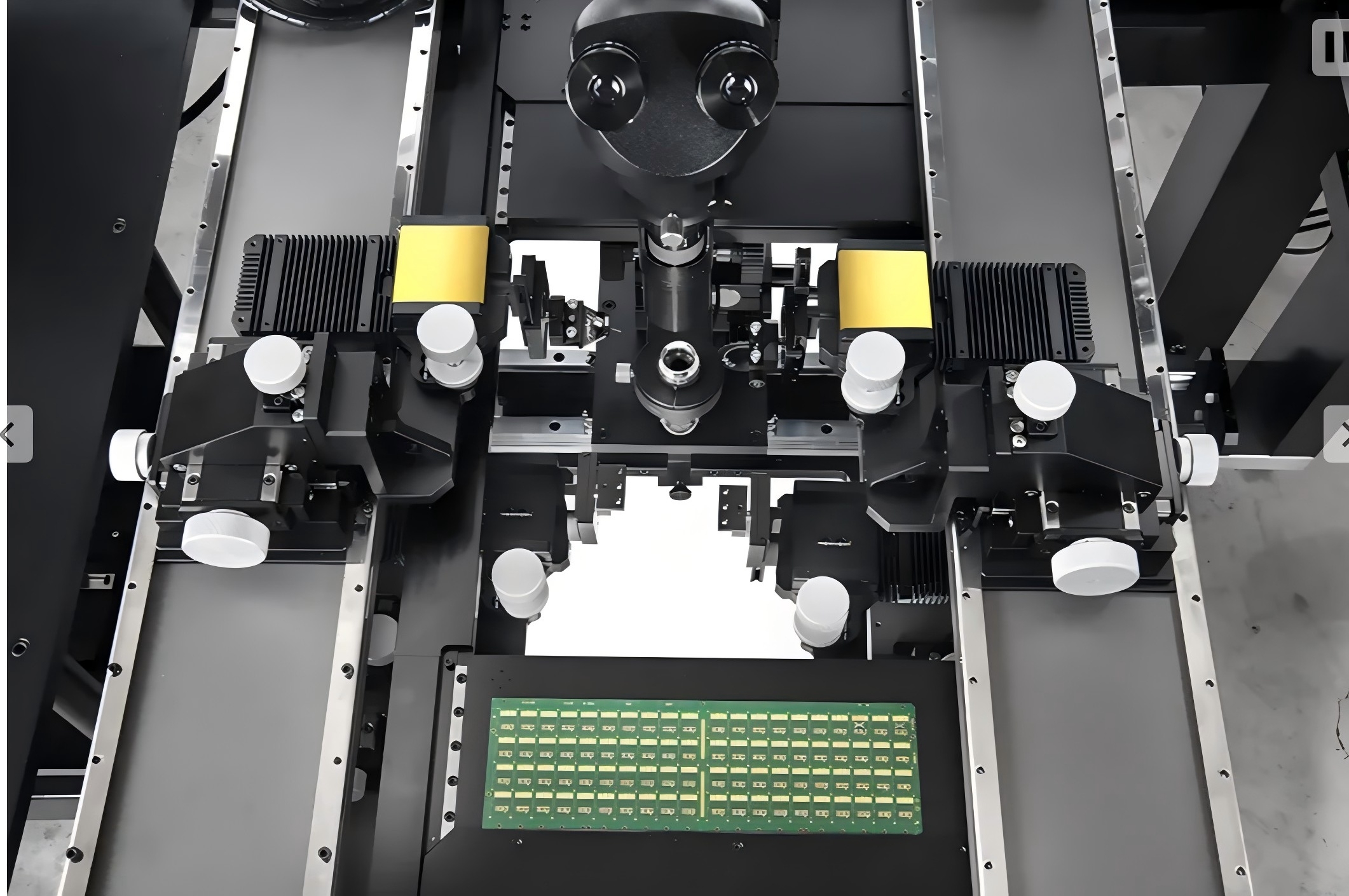

产品名称：AI毫米波PCB测试站
产品型号： EB PCB
- 产品简介
- 相关下载
奕叶为全球AI PCB头部大厂专门设计的单/双面PCB测试站，为全球AI革命浪潮助力。
产品测试PCB尺寸：标准：900mmX600mm(可以按照客户要求定制尺寸)
测试站既可以提供单面PCB测试，也可以为客户定制双面PCB测试站；
配套奕叶独有的高性能气浮式抗震桌为高频/高速信号测试提供稳定平台，任意位置安装的显示器支架和全向关节，为用户观察下针及电性能参数提供方便；
可按照客户测试信号需要的毫米波模块，配套不同的毫米波专用针座；
所有RF及毫米波探针支架安装孔位为国际标准孔位，适配所有品牌的RF及毫米波探针；
按照客户测试样本属性或者客户测试要求配套高品质显微镜及4K高清数字相机；
可以为客户提供配套PCB上板机。
测试站应用领域：AI PCB测试，智能汽车雷达芯片阵列测试，低轨卫星LEO芯片测试。
探针台占地面积 600 mm 宽 x 1300 mm 深
探针台高度 300 mm 含显微镜
探针台重量 600 kg
探针台防震桌稳定度 杂散 1 µm
针座X轴行程 600 mm / ± 300 mm
针座y轴行程 450 mm / ± 225 mm
X导轨数量 2
X导轨数量 2
样品夹具尺寸 600 mm W x 450 mm D
针座容量 最多8个
针座安装类型 螺钉螺栓
针座行程范围 25 mm线性X-Y-Z轴全向
针座旋转范围 ±5˚
针座精度 1µm 线性, 0.01˚ 旋转
电气连接 (直流) 三轴式（可选香蕉型）
电气连接 (射频) SMA / 3.5 mm / 2.92 mm
电气连接 (毫米波) 波导或1.0 mm 同轴
毫米波扩展支持 R&S, VDI, Keysight, OML, Anritsu
显微镜龙门架X轴行程 600 mm
显微镜龙门架Y轴行程 450 mm
显微镜载物台 高精度线性载物台
显微镜载物台行程 50 mm X-Y轴线性
显微镜载物台精度 1um
显微镜变焦范围 1.4x - 9.0x
显微镜目镜 20x
显微镜放大倍数范围 28x - 180x
显微镜工作距离 103 mm
